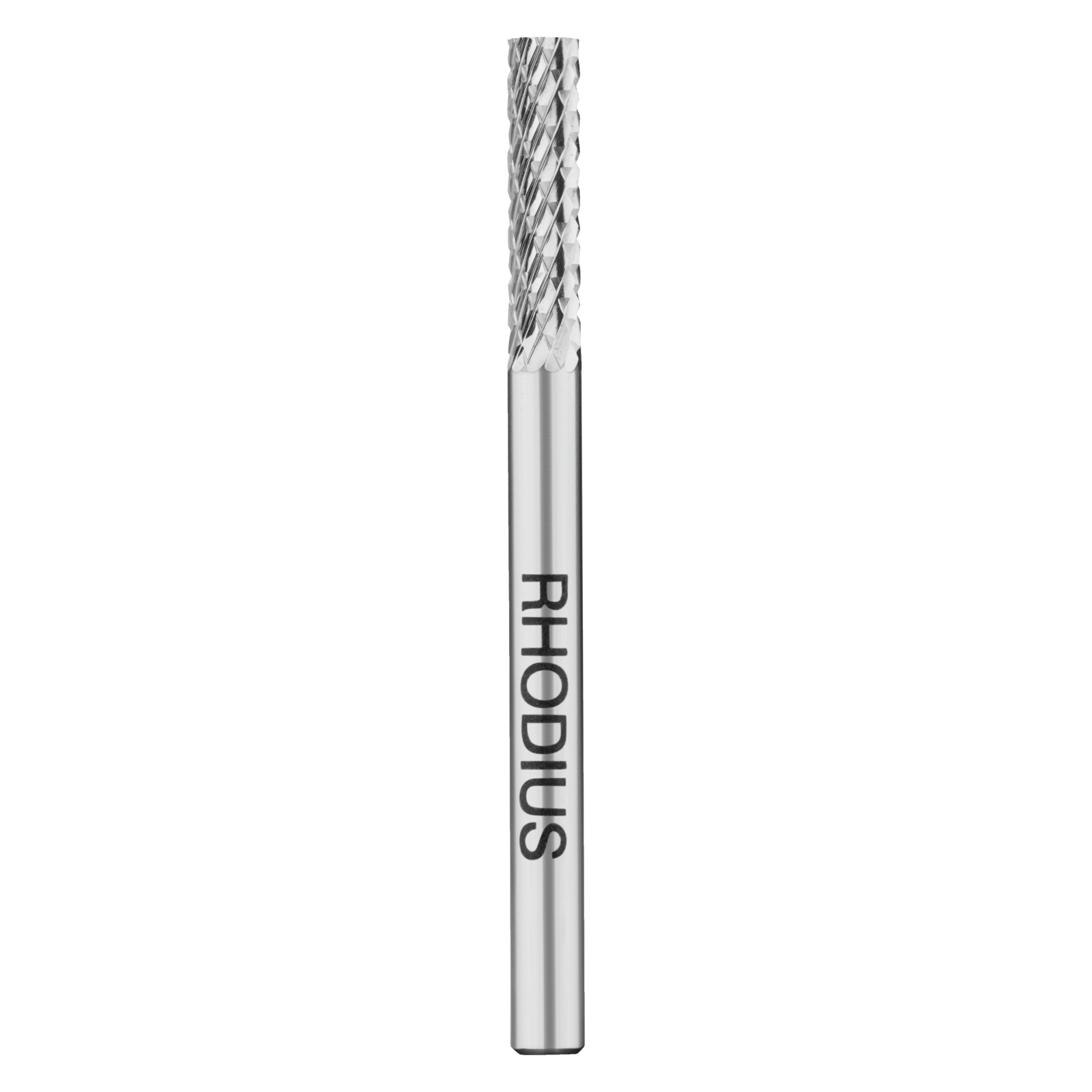

Form Hartmetallfrässtifte - HFB Zylinder mit Stirnverzahnung
HF B TOP
Artikel-Nr.:
SKU_SAN_2995
Beschreibung
Hartmetallfräser Form B (ZYAS): Zylinder mit Stirnverzahnung.
Maschineneignung:
Der Hartmetallfrässtift HF B kann mit Geradschleifern, Maschinen mit Biegwellenantrieb und Druckluftschleifern eingesetzt werden. Die empfohlene Schnittgeschwindigkeit liegt für unlegierte Stähle/Stahlguss/Gusseisen bei 450-600 m/min, für legierte Stähle/Werkzeugstähle/rost- und säurebeständige Stähle bei 250-350 m/min. Die empfohlene Schnittgeschwindigkeit für Aluminium sowie weitere NE-Metalle wie Kupfer, Messing, Bronze und Kunststoffen liegt bei 700-900 m/min.
Aufbau und Herstellung:
Der Kopf wird mit einem speziellen Hartlötverfahren angebracht, die Verzahnung erfolgt mit Präzisionsdiamantscheiben auf modernsten CNC-Maschinen. Durch dieses Verfahren wird eine optimale und leistungsstarke Schneidengeometrie ermöglicht.
Qualität:
Der Anwender erhält mit dem HF B das beste RHODIUS Werkzeug seiner Kategorie. RHODIUS TOPline Produkte stehen für ein Höchstmaß an Leistung und Qualität.
Anwendung:
Bei diesem Frässtift und mit der Variante Einfachverzahnung (Z 3) profitiert der Anwender von einem aggressiven Abtrag und das bei hoher Standzeit und Rundlaufgenauigkeit. Auch die Kreuzverzahnung mit Spanbrecher (Z 6) ermöglicht einen besonders aggressiven Abtrag bei hoher Standzeit und Rundlaufgenauigkeit. Es wird zudem eine sehr hohe Oberflächengüte erreicht. Die Variante mit der speziellen Aluminiumverzahnung mit großen Zähnen und angeschliffener Facette (Z ALU) erreicht ebenfalls eine sehr gute Zerspanungsleistung. Die Ablagerung des Materials in den Spanräumen wird hier zudem auf ein Minimum reduziert. Bei stark schmierenden Werkstoffen, wie zum Beispiel weichem Aluminium, ist die Verwendung von Schneidöl, Petroleum oder Fett weiterhin empfohlen, um den Negativeffekt des Zusetzens möglichst gering zu halten.
Abmessung:
Der Frässtift mit der Form B (Zylinder mit Stirnverzahnung) nach DIN 8032 ist mit Kopfdurchmessern von 3 mm bis 16 mm erhältlich. Der Schaftdurchmesser beträgt 3 mm bzw. 6 mm.
Hinweis:
Für diesen Hartmetallfrässtift sind Sonderanfertigung mit Schaftlängen bis 400 mm möglich.
- Höchste Rundlaufgenauigkeit
- Ausgezeichnet aufeinander abgestimmte Schneidengeometrie sorgt für beste Arbeitsergebnisse
- Höchste Standzeit
Maschineneignung:
Der Hartmetallfrässtift HF B kann mit Geradschleifern, Maschinen mit Biegwellenantrieb und Druckluftschleifern eingesetzt werden. Die empfohlene Schnittgeschwindigkeit liegt für unlegierte Stähle/Stahlguss/Gusseisen bei 450-600 m/min, für legierte Stähle/Werkzeugstähle/rost- und säurebeständige Stähle bei 250-350 m/min. Die empfohlene Schnittgeschwindigkeit für Aluminium sowie weitere NE-Metalle wie Kupfer, Messing, Bronze und Kunststoffen liegt bei 700-900 m/min.
Aufbau und Herstellung:
Der Kopf wird mit einem speziellen Hartlötverfahren angebracht, die Verzahnung erfolgt mit Präzisionsdiamantscheiben auf modernsten CNC-Maschinen. Durch dieses Verfahren wird eine optimale und leistungsstarke Schneidengeometrie ermöglicht.
Qualität:
Der Anwender erhält mit dem HF B das beste RHODIUS Werkzeug seiner Kategorie. RHODIUS TOPline Produkte stehen für ein Höchstmaß an Leistung und Qualität.
Anwendung:
Bei diesem Frässtift und mit der Variante Einfachverzahnung (Z 3) profitiert der Anwender von einem aggressiven Abtrag und das bei hoher Standzeit und Rundlaufgenauigkeit. Auch die Kreuzverzahnung mit Spanbrecher (Z 6) ermöglicht einen besonders aggressiven Abtrag bei hoher Standzeit und Rundlaufgenauigkeit. Es wird zudem eine sehr hohe Oberflächengüte erreicht. Die Variante mit der speziellen Aluminiumverzahnung mit großen Zähnen und angeschliffener Facette (Z ALU) erreicht ebenfalls eine sehr gute Zerspanungsleistung. Die Ablagerung des Materials in den Spanräumen wird hier zudem auf ein Minimum reduziert. Bei stark schmierenden Werkstoffen, wie zum Beispiel weichem Aluminium, ist die Verwendung von Schneidöl, Petroleum oder Fett weiterhin empfohlen, um den Negativeffekt des Zusetzens möglichst gering zu halten.
Abmessung:
Der Frässtift mit der Form B (Zylinder mit Stirnverzahnung) nach DIN 8032 ist mit Kopfdurchmessern von 3 mm bis 16 mm erhältlich. Der Schaftdurchmesser beträgt 3 mm bzw. 6 mm.
Hinweis:
Für diesen Hartmetallfrässtift sind Sonderanfertigung mit Schaftlängen bis 400 mm möglich.
Eigenschaften
Qualität
Stärke
Materialeignung
NE-Metalle, Guss, Stahl, Edelstahl
Maschineneignung
Druckluftschleifer
Geradschleifer
Produktvarianten
| Produktabmessung | Zahnung | Inhaltsmenge | Artikel-Nr. | Produktkategorie-Nummer | GTIN-Code Verpackungseinheit |
|---|---|---|---|---|---|
| 3 x 14,0 x 3,0 x 38 | Z 6 | 1 | 305010 | PK09 | 4011890077542 |
| 6 x 18,0 x 6,0 x 50 | Z 6 | 1 | 305013 | PK09 | 4011890077573 |
| 8 x 19,0 x 6,0 x 64 | Z 6 | 1 | 305014 | PK09 | 4011890077580 |
| 9,6 x 19,0 x 6,0 x 64 | Z 6 | 1 | 305016 | PK09 | 4011890077603 |
| 9,6 x 19,0 x 6,0 x 64 | Z ALU | 1 | 305015 | PK09 | 4011890077597 |
| 12,7 x 25,0 x 6,0 x 70 | Z 6 | 1 | 305018 | PK09 | 4011890077627 |
| 12,7 x 25,0 x 6,0 x 70 | Z 3 | 1 | 305670 | PK09 | 4011890086957 |
| 16 x 25,0 x 6,0 x 70 | Z 6 | 1 | 305019 | PK09 | 4011890077634 |
